當前位置：首頁 > 產品中心 > 螺套系列

螺套系列

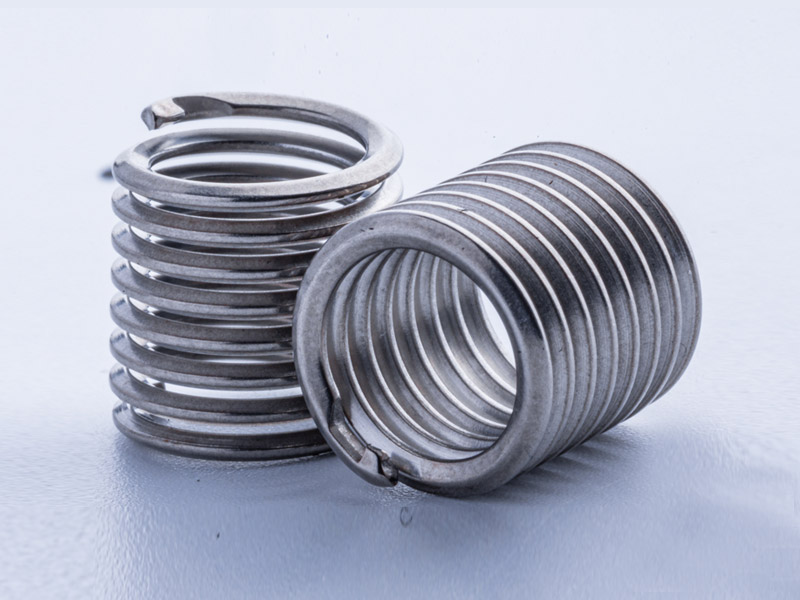

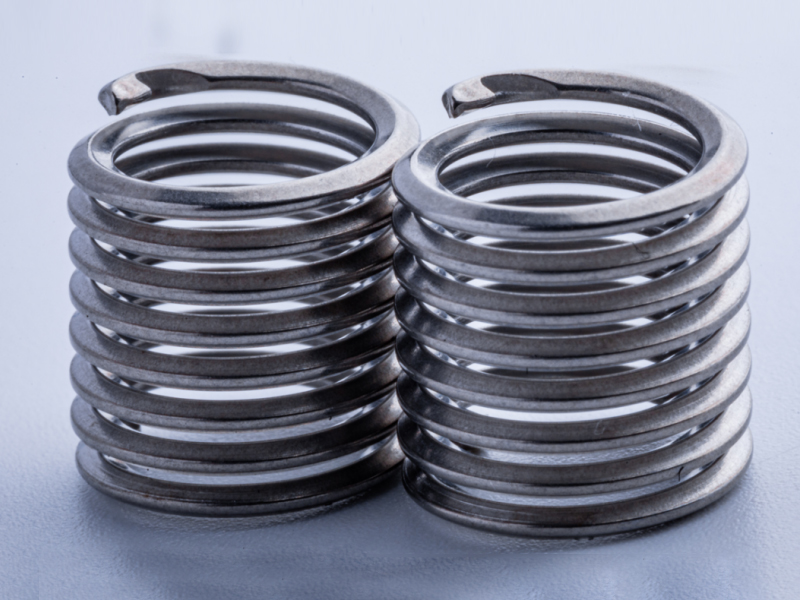

無尾鋼絲螺套

材質：

304、304H、321、高溫合金

尺寸范圍：

M2~M16

表面涂層：

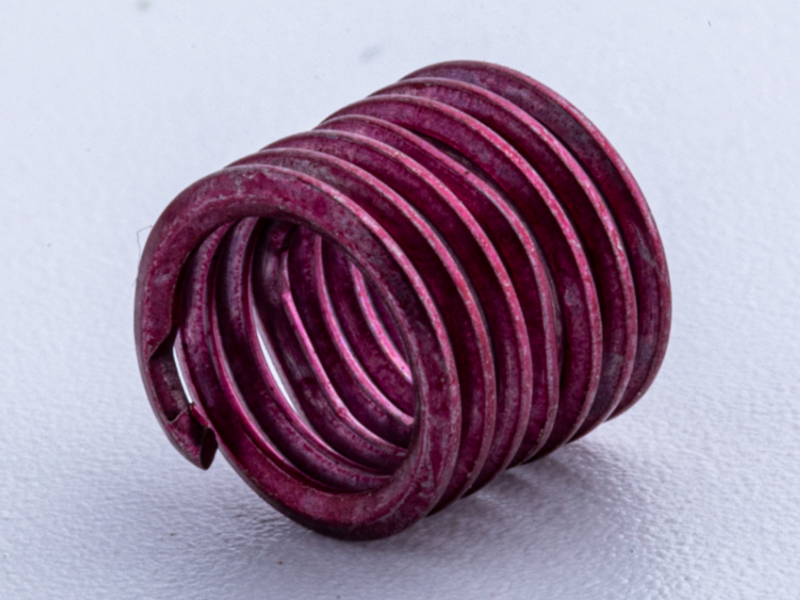

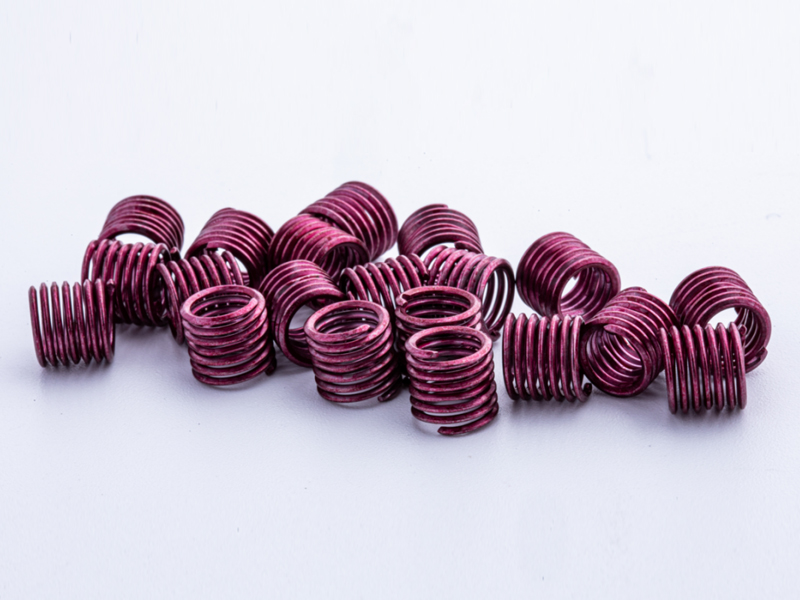

鍍銀、鍍鎘、染色（綠色、黃色等）、二硫化鉬

鎖緊類型：

自鎖、普通型

內螺紋類型：

公制、粗牙螺紋UNC、細牙螺紋UNF

可根據客戶需求提供定制解決方案

產品概述

為什么選擇無尾鋼絲螺套？
1.無尾鋼絲螺套兩端設有鉤槽，這種設計方式意味著沒有尾部需要折斷、取出或丟棄。
2.魚鉤槽設計使得鋼絲螺套安裝深度超差時可重新定位，或直接取出，不會對母材螺紋造成損傷。
3. 避免使用尾部折斷工具，也無需在盲孔中耗時取出折斷后的尾部，節約時間。
4. 無異物、殘渣殘留，提升汽車、電子設備、飛機等設備工作的安全性。
5. 雙向魚鉤槽設計，無需區分方向即可安裝。

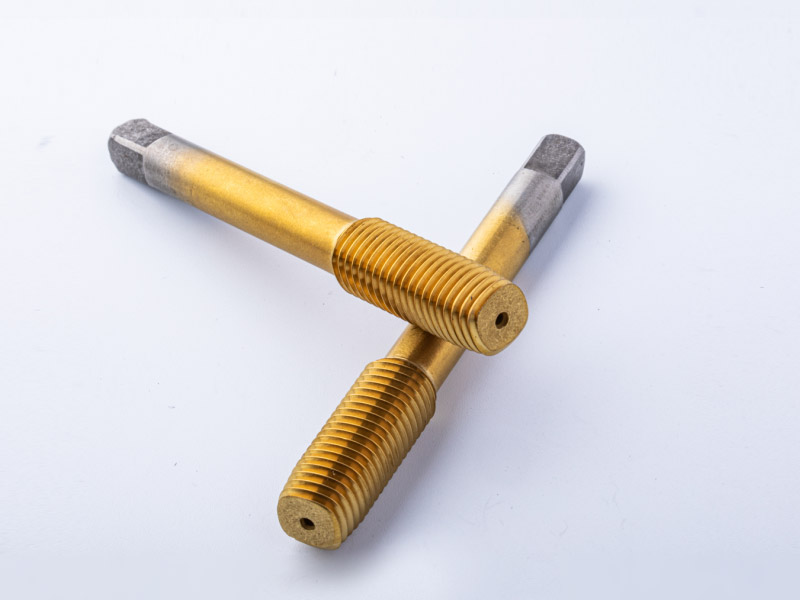

鋼絲螺套專用絲錐

鋼絲螺套專用絲錐
鋼絲螺套專用絲錐用于加工鋼絲螺套安裝孔的專用內螺紋，結構尺寸依照國家標準《細柄機用和手用絲錐》GB3464 - 83 等標準要求制造，材料為 W6Mo5Cr4V2，可機用也可手用。

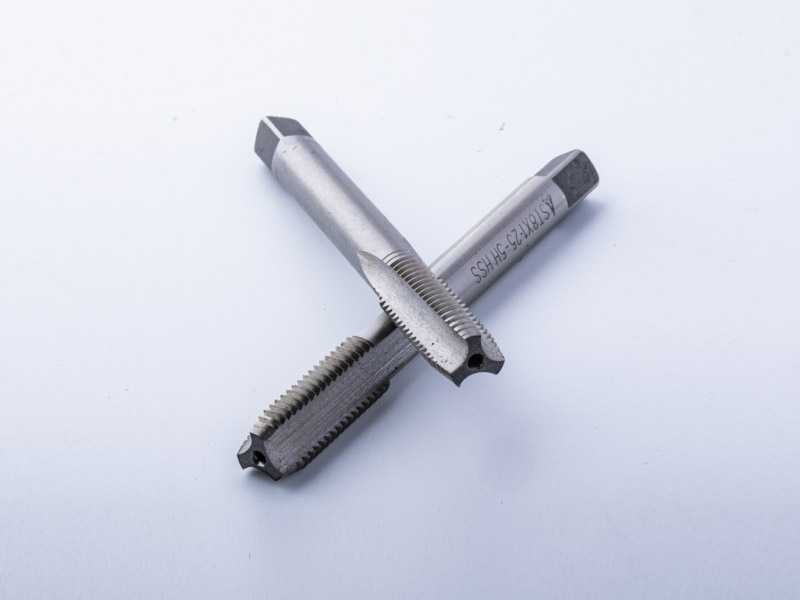

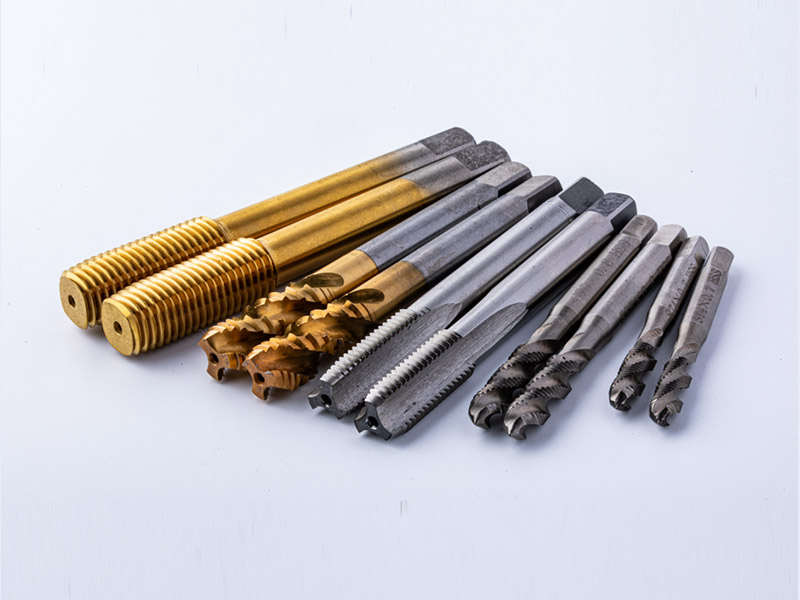

直槽絲錐
通用性很強，通孔或盲孔、有色金屬或黑色金屬都可使用，手攻、機攻都行，價格也相對便宜。但是針對性差，短錐用于盲孔，長錐用于通孔。

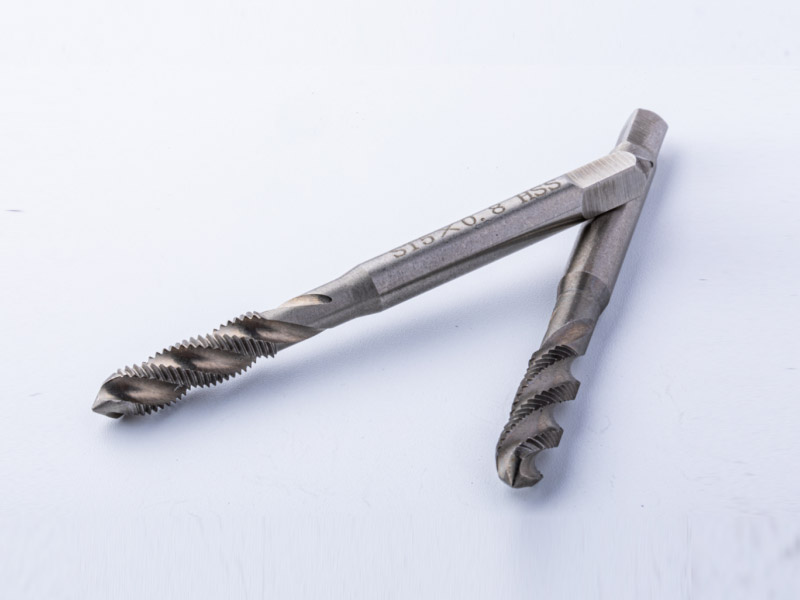

螺旋槽絲錐
比較適合在專用攻絲機或加工中心等設備上加工盲孔螺紋，加工時切屑向后排出，切削效率高，內螺紋表面質量好。

擠壓絲錐
適合加工韌性較高的有色金屬，尤其是銅、鋁合金鑄件，不銹鋼件，采用擠壓成形工藝加工出的內螺紋孔，抗拉、抗剪強度高，加工表面的粗糙度也較好。

無尾鋼絲螺套安裝工具

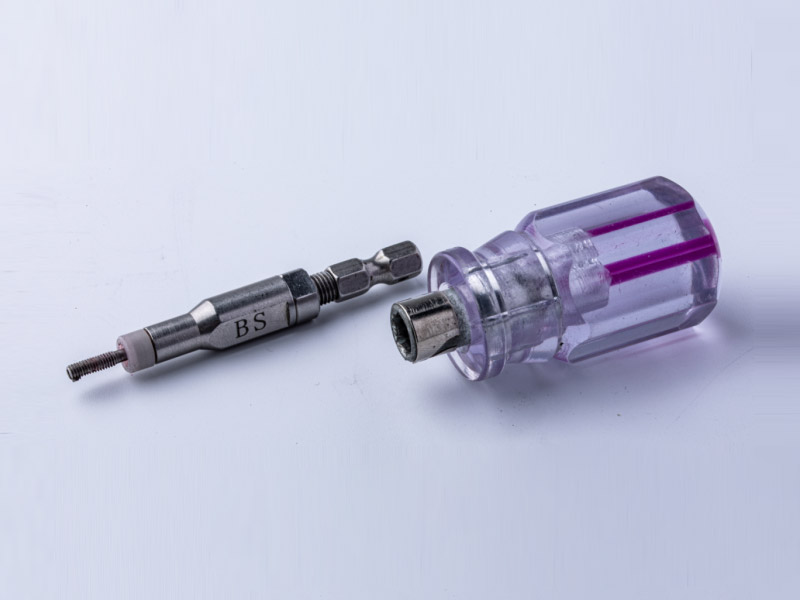

手動安裝扳手
其基本原理是使鋼絲螺套通過一段引導螺紋，迫使外徑收縮，以便順利裝入底孔。

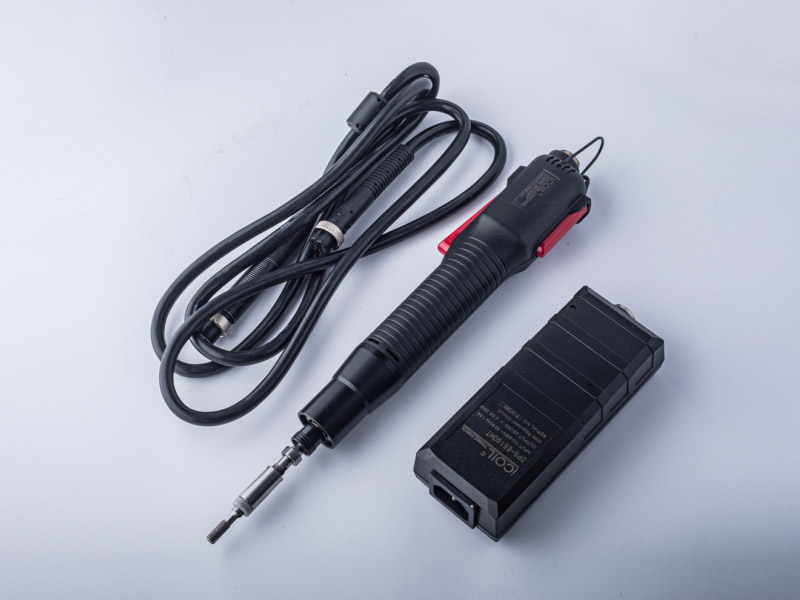

自動安裝扳手
自動安裝扳手有氣動、電動兩種，具有高效、快速、安裝定位準確的特點，用于批量鋼絲螺套的安裝或在裝配生產線上使用。
鋼絲螺套專用內螺紋塞規
用于檢驗鋼絲螺套安裝底孔的內螺紋

產品參數

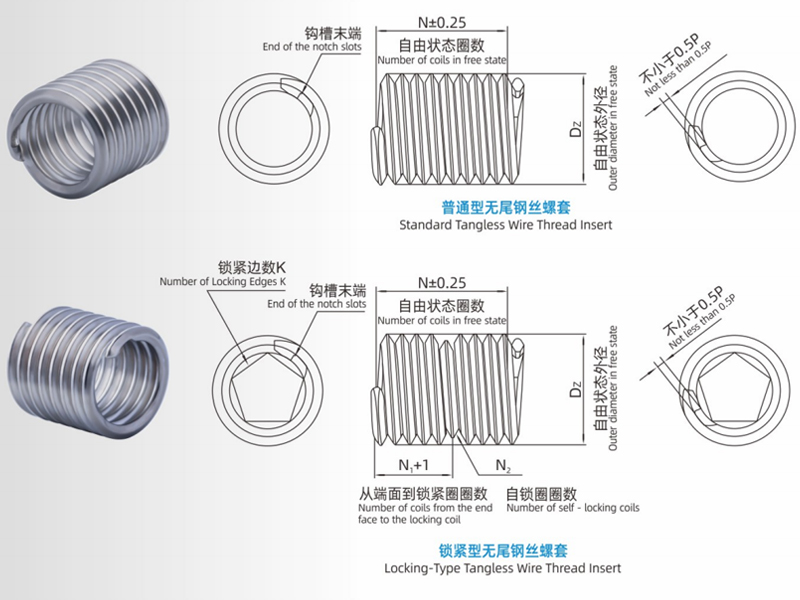

無尾鋼絲螺套自由狀態結構尺寸（單位：毫米）

公稱直徑 Nominal Diameter	螺距 Pitch	自由狀態下外徑 Outer Diameter in Free State	鎖緊圈數 Number of Locking Coils N2max	鎖緊邊數 Number of Locking Edges K
d	P	Dz
2	0.4	2.48～2.60	2	4～5
2.5	0.45	3.18～3.45	2	4～5
3	0.5	3.76～3.95	2	4～5
4	0.7	5.03～5.25	2	4～5
5	0.8	6.18～6.45	2	4～5
6	1	7.38～7.60	2.5	5～6
8	1.25	9.78～10.00	2.5	5～6
10	1.5	11.92～12.15	2.5	5～6
12	1.75	14.28～14.55	2.5	5～6
16	2	18.88～19.15	2.5	5～6

注：鎖緊圈數及鎖緊邊數只適用鎖緊型鋼絲螺套

無尾鋼絲螺套型式尺寸及安裝參數表： 無尾鋼絲螺套型式尺寸及安裝參數表

Φ—— 選用鉆頭直徑；

L?—— 無尾鋼絲螺套公稱直徑長度；

L?—— 無尾鋼絲螺套安裝后實際長度（L? = L? - P）；

L?—— 鉆孔深度；

L?—— 安裝無尾鋼絲螺套用內螺紋孔螺紋深度（L? = L? = L? + P）；

L?—— 無尾鋼絲螺套距安裝表面的間距（L? = 0.25P~0.75P）。

公稱直徑 d	螺距 P	公稱長度 nd	L1	圈數 N	L3	L4	L2	L5	Φ
2	0.4	1d	2	3.25	3.6	2	1.6	0.1 - 0.3	2.0 - 2.1
2	0.4	1.5d	3	5.5	4.6	3	2.6	0.1 - 0.3	2.0 - 2.1
2	0.4	2d	4	7.75	5.6	4	3.6	0.1 - 0.3	2.0 - 2.1
2.5	0.45	1d	2.5	3.5	4.3	2.5	2.1	0.1 - 0.3	2.5 - 2.6
2.5	0.45	1.5d	3.75	5.9	5.6	3.75	3.3	0.1 - 0.3	2.5 - 2.6
2.5	0.45	2d	5	8.1	6.8	5	4.6	0.1 - 0.3	2.5 - 2.6
3	0.5	1d	3	3.9	5	3	2.5	0.1 - 0.4	3.0 - 3.1
3	0.5	1.5d	4.5	6.3	6.5	4.5	4	0.1 - 0.4	3.0 - 3.1
3	0.5	2d	6	8.7	8	6	5.5	0.1 - 0.4	3.0 - 3.1
4	0.7	1d	4	3.7	6.8	4	3.3	0.2 - 0.5	4.1 - 4.2
4	0.7	1.5d	6	6.1	8.8	6	5.3	0.2 - 0.5	4.1 - 4.2
4	0.7	2d	8	8.4	10.8	8	7.3	0.2 - 0.5	4.1 - 4.2
5	0.8	1d	5	4.3	8.2	5	4.2	0.2 - 0.6	5.1 - 5.2
5	0.8	1.5d	7.5	6.9	10.7	7.5	6.7	0.2 - 0.6	5.1 - 5.2
5	0.8	2d	10	9.7	13.2	10	9.2	0.2 - 0.6	5.1 - 5.2
5	0.8	2.5d	12.5	12.3	15.7	12.5	11.7	0.2 - 0.6	5.1 - 5.2
5	0.8	3d	15	14.8	18.2	15	9.2	0.2 - 0.6	5.1 - 5.2
6	1	1d	6	4.2	10	6	5	0.2 - 0.8	6.2 - 6.3
6	1	1.5d	9	6.9	13	9	8	0.2 - 0.8	6.2 - 6.3
6	1	2d	12	9.6	16	12	11	0.2 - 0.8	6.2 - 6.3
6	1	2.5d	15	12.3	19	15	14	0.2 - 0.8	6.2 - 6.3
6	1	3d	18	14.6	22	18	17	0.2 - 0.8	6.2 - 6.3
8	1.25	1d	8	4.7	13	8	6.8	0.3 - 0.9	8.2 - 8.3
8	1.25	1.5d	12	7.4	17	12	10.8	0.3 - 0.9	8.2 - 8.3
8	1.25	2d	16	10.6	21	16	14.8	0.3 - 0.9	8.2 - 8.3
8	1.25	2.5d	20	13.5	25	20	18.8	0.3 - 0.9	8.2 - 8.3
8	1.25	3d	24	16.4	29	24	22.8	0.3 - 0.9	8.2 - 8.3
10	1.5	1d	10	5	16	10	8.5	0.4 - 1.1	10.3 - 10.4
10	1.5	1.5d	15	8.1	21	15	13.5	0.4 - 1.1	10.3 - 10.4
10	1.5	2d	20	11.2	26	20	18.5	0.4 - 1.1	10.3 - 10.4
10	1.5	2.5d	25	14.2	31	25	23.5	0.4 - 1.1	10.3 - 10.4
10	1.5	3d	30	17.2	36	30	28.5	0.4 - 1.1	10.3 - 10.4
12	1.75	1d	12	5.2	19	12	10.3	0.4 - 1.3	12.3 - 12.4
12	1.75	1.5d	18	8.4	25	18	16.3	0.4 - 1.3	12.3 - 12.4
12	1.75	2d	24	11.7	31	24	22.3	0.4 - 1.3	12.3 - 12.4
12	1.75	2.5d	30	14.7	39	30	30.3	0.4 - 1.3	12.3 - 12.4
12	1.75	3d	36	18	43	36	34.3	0.4 - 1.3	12.3 - 12.4
16	2	1d	16	6.5	24	16	14	0.5 - 1.5	16.4 - 16.5
16	2	1.5d	24	10.1	32	24	22	0.5 - 1.5	16.4 - 16.5
16	2	2d	32	13.8	40	32	30	0.5 - 1.5	16.4 - 16.5
16	2	2.5d	40	17.5	48	40	38	0.5 - 1.5	16.4 - 16.5
16	2	3d	48	21	56	48	46	0.5 - 1.5	16.4 - 16.5

螺套生產過程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

點擊了解生產過程

螺套產品應用

航天航空Aerospace

巴山鋼絲螺套廣泛應用于航空發動機、機體結構、航電系統及火箭等關鍵部件中，用于增強和修復金屬螺紋連接。

新能源汽車New Energy Vehicles (NEV)

巴山鋼絲螺套廣泛用于新能源汽車的鋁壓鑄電池包箱體、整車下車體及電機殼體等關鍵結構件中。

商用車及軌道交通commercial vehicles and Railway

巴山鋼絲螺套廣泛應用于汽車與軌道交通領域的鋁合金及鋁壓鑄部件中，如變速箱殼體、齒輪箱端蓋、電器控制板及其他結構件。

通訊設備Communications & Electronics

巴山鋼絲螺套廣泛應用于電子設備殼體、通訊散熱器及模塊支架等部件中，為鋁合金等輕質材料提供耐磨、耐振動的金屬螺紋連接。

典型應用場景

鋼絲螺套可在各種螺紋受力或易磨損部位使用，通過增強螺紋強度和抗腐蝕性，顯著延長零部件壽命。
