當前位置：首頁 > 產品中心 > 螺套系列
螺套系列

插銷螺套

材料
碳鋼 | 不銹鋼 SUS303
表面處理
碳鋼:磷酸鹽防銹處理 | 不銹鋼303:鈍化處理
尺寸分類
微型 | 薄壁型 | 重型 | 加強型
內螺紋尺寸范圍
M2-M24

可根據客戶需求提供定制解決方案

聯系我們
產品概述

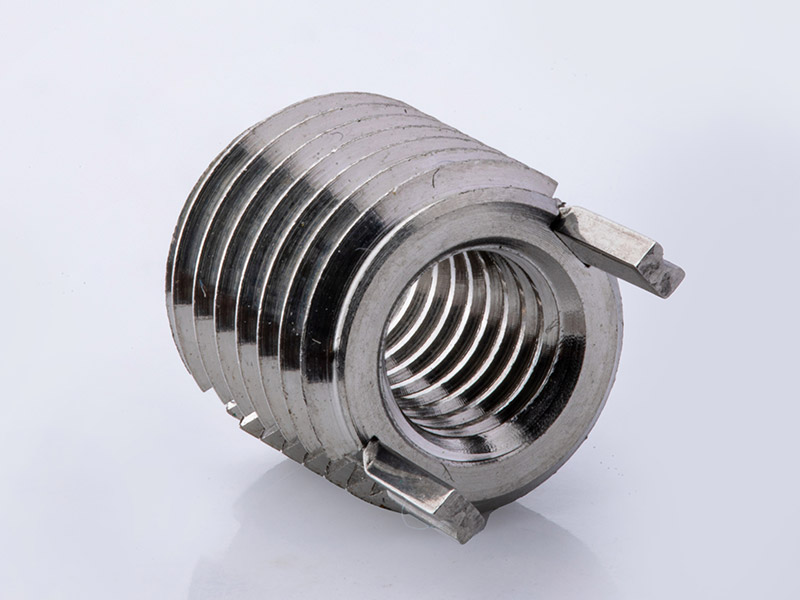

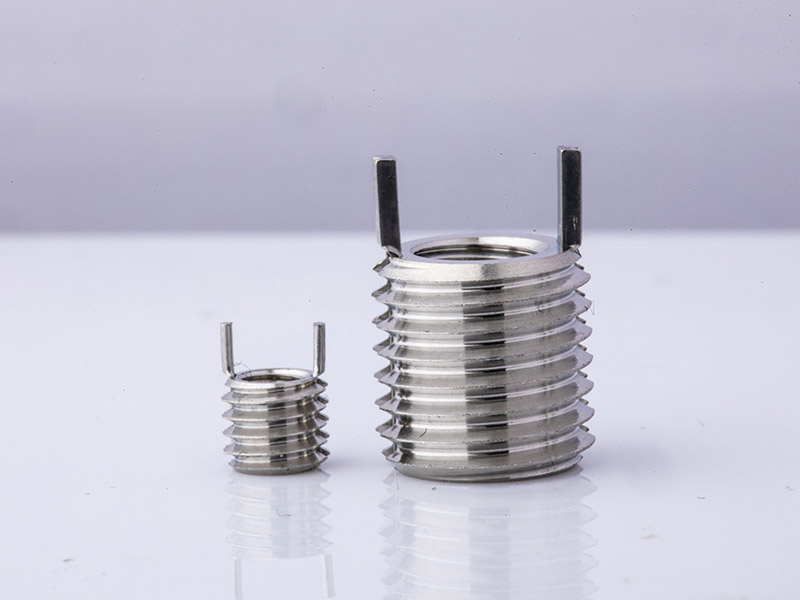

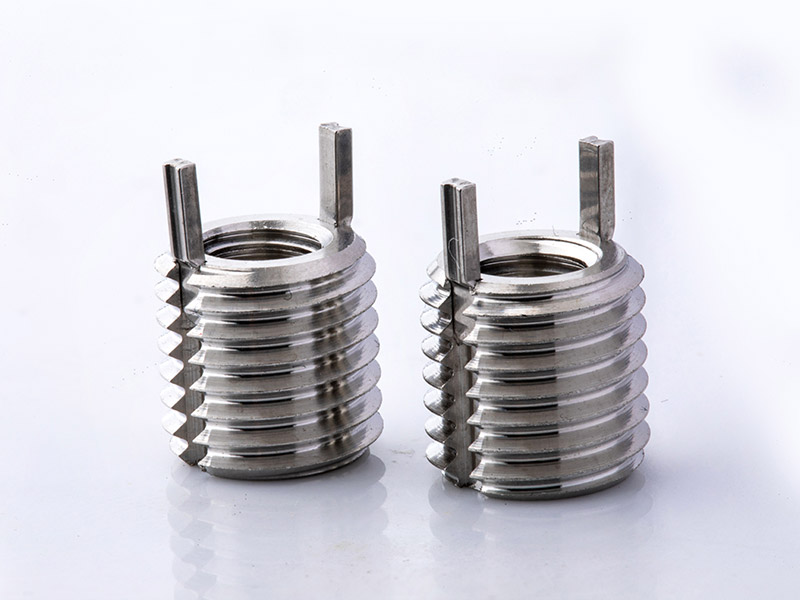

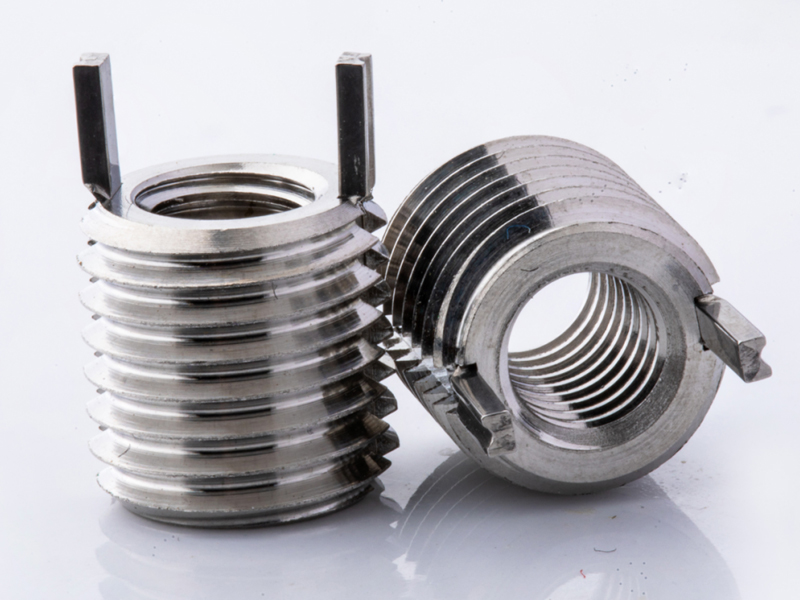

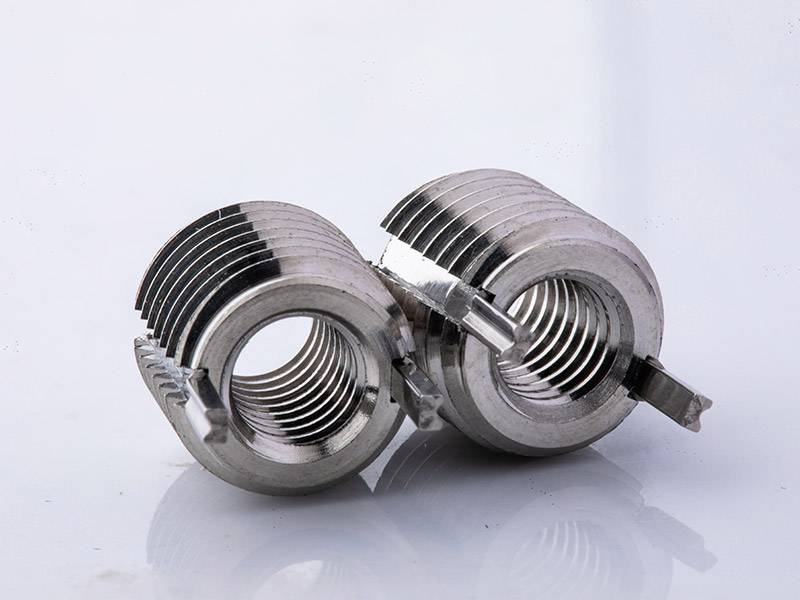

插銷螺套是一種內外都有螺紋，外螺紋上有四根或者兩根插銷鍵的特異緊固件，插銷螺套裝入攻絲后的底孔中，再把四根插銷壓入，起到強勁的緊固作用。插銷螺套起初應用于航空航天領域，對較高扭矩要求的環境，表現出非常好的抗拉、抗扭性能。目前已廣泛應用于航天、航空、儀器、軌道交通、液壓、電動、化纖、紡織等對螺紋強度要求較高的產品上。插銷螺套最基本的功能就是修復內螺紋和增強內螺紋。插銷螺套作為一種螺紋修復手段，可以對被損螺紋進行快速有效地修復；應用在低強度的材料上，能極大地增強螺紋孔的強度。

插銷螺套的分類

①按照插銷螺套的材料分類②按表面處理分類③按照插銷螺套的型式尺寸分類
碳鋼 | 不銹鋼 SUS303碳鋼:磷酸鹽防銹處理 | 不銹鋼303:鈍化處理微型 | 薄壁型 | 重型 | 加強型




插銷螺套安裝過程


  • image

  • 1.鉆孔：

    鉆孔深度應大于插銷螺套長度。

  • image

  • 2.攻螺紋：

    所攻螺紋規格應與插銷螺套外螺紋規格相對應。

  • image

  • 3.安裝：

    將插銷螺套擰入對應的螺紋孔內，并要求插銷螺套低于工件表面。

  • image

  • 4.鎖鍵：

    使用合適工具將插銷螺套的插銷固定鍵壓入底孔。

  • image

  • 5.完成：

    安裝完成后效果圖。



插銷螺套拆卸方法


  • 01

  • 01鉆孔：

    將插銷螺套鉆掉一部分

  • 02

  • 02攻絲：

    將固定鍵向內折彎并折斷

  • 03

  • 03旋入：

    用 “易拆工具” 或類似工具將螺套旋出

  • 04

  • 04將插銷壓入：

    可重新安裝新的插銷螺套


產品參數

公制插銷螺套螺紋規格參數表

內螺紋外螺紋長度鉆孔尺寸底孔螺紋底孔深度
微型
M2×0.4M4×0.733.4M4×0.74
M2.5×0.45M4.5×0.753.83.9M4.5×0.755
M3×0.5M5×0.84.24.4M5×0.85.5
M4×0.7M6×0.755.25.5M6×0.756.5
薄壁型
M5×0.8M8×1.2586.9M8×1.259.5
M6×1.0M10×1.25108.8M10×1.2511.5
M8×1.25M12×1.251210.8M12×1.2513.5
M8×1.0M12×1.251210.8M12×1.2513.5
M10×1.5M14×1.51412.8M14×1.515.5
M10×1.25M14×1.51412.8M14×1.515.5
M12×1.75M16×1.51614.75M16×1.517.5
M12×1.25M16×1.51614.75M16×1.517.5
重型
M4×0.7M8×1.2586.9M8×1.259.5
M5×0.8M10×1.25108.8M10×1.2512.5
M6×1.0M12×1.251210.8M12×1.2514.5
M8×1.25M14×1.51412.8M14×1.516.5
M8×1.5M14×1.51412.8M14×1.516.5
M10×1.0M16×1.51614.75M16×1.518.5
M10×1.25M16×1.51614.75M16×1.518.5
M12×1.75M18×1.51816.75M18×1.520.5
M12×1.25M18×1.51816.75M18×1.520.5
M14×2.0M20×1.52018.75M20×1.522.5
M14×1.5M20×1.52018.75M20×1.522.5
M16×2.0M22×1.52220.5M22×1.524.5
M16×1.5M22×1.52220.5M22×1.524.5
M18×1.5M24×1.52422.5M24×1.526.5
M20×2.5M30×2.03028M30×2.034.5
M20×1.5M30×2.03028M30×2.034.5
M22×1.5M32×2.03230M32×2.036.5
M24×3.0M33×2.03331M33×2.037.5
M24×2.0M33×2.03331M33×2.037.5


美標插銷螺套規格表

內螺紋外螺紋長度鉆孔尺寸底孔螺紋底孔深度
微型
2-568-320.120.1348-32-
4-4010-320.170.16110-32-
6-3212-280.170.18712-28-
8-321/4-280.220.2281/4-28-
薄壁型
10-245/16-187.96.45/16-189.4
10-325/16-187.96.45/16-189.4
1/4-203/8-169.48.53/8-1610.9
1/4-283/8-169.48.53/8-1610.9
5/16-187/16-1410.99.17/16-1412.4
5/16-247/16-1410.99.17/16-1412.4
3/8-161/2-1312.711.51/2-1314.2
3/8-241/2-1312.711.51/2-1314.2
7/16-149/16-1214.213.19/16-1215.7
7/16-209/16-1214.213.19/16-1215.7
1/2-135/8-1115.714.75/8-1117.2
1/2-205/8-1115.714.75/8-1117.2
重型
8-325/16-187.96.45/16-189.4
10-243/8-167.96.43/8-169.4
10-323/8-167.96.43/8-169.4
1/4-207/16-149.49.17/16-1410.9
1/4-287/16-149.49.17/16-1410.9
5/16-181/2-1310.911.51/2-1312.4
5/16-241/2-1310.911.51/2-1312.4
3/8-169/16-1212.713.19/16-1214.2
3/8-249/16-1212.713.19/16-1214.2
7/16-145/8-1115.714.75/8-1117.2
7/16-205/8-1115.714.75/8-1117.2
1/2-133/4-1615.717.83/4-1617.2
1/2-203/4-1615.717.83/4-1617.2
9/16-123/4-1620.617.83/4-1622.1
9/16-183/4-1620.617.83/4-1622.1
5/8-117/8-1422.021.07/8-1423.5
5/8-187/8-1422.021.07/8-1423.5


螺套生產過程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

點擊了解生產過程
推薦應用

插銷螺套目前已廣泛應用于航天、航空、儀器、軌道交通、液壓、電動、化纖、紡織等對螺紋強度要求較高的產品上。
